Teknik Resim (Drawing) Kesit Alma(Section) -5

Görünüşler üzerinde değişik kesit uygulamaları yapılabilir


1-Normal Kesit Alma

View layout paletinden Section view seçilir Kesit düzlemi çizilir ve kesit görünüş istenen yere yerleştirilir. Filip direction kısmından bakış yönü değiştirilir.

2-Döndürülmüş Kesit Alma

View layout paletinden Section view komutunun altındaki aligned seçilir Kesit düzlemi iki çizgi olarak çizilir ve kesit görünüş istenen yere yerleştirilir. Filip direction kısmından bakış yönü değiştirilir.

3-Kademeli Kesit Alma

Kademeli kesitin gececeği çizgi normal çizgi ile çizilir çizginin tamamı seçilip View layout paletinden Section view seçilir seçilen çizgi seçilir ve kesit görünüş istenen yere yerleştirilir. Filip direction kısmından bakış yönü değiştirilir.

4-Kısmi Kesit Alma

View layout paletinden Broken out section seçilir Spline eğrisi kullanılarak Kısmi kesidin alınacağı görünüş üzerinde kapalı bir şekil oluşturulur Depth kısmından kısmi kesidin derinliği girilir ve ok basılır.

Teknik Resim ( Drawing) Yüzey Şekil ve Konum Toleransları - 4

Yapım resimlerinde Standart görünüşler üzerinde Yüzey Şekil ve Konum Toleranasları da bulunmalıdır. Bu işlem programda şu şekilde yapılır Öncelikle Annotation paletindeki Datum Feature kullanılarak referans alınacak yüzey işaretlenir. Sonra aynı paletteki Geometrik tolerance seçilir ilgili kısımlar doldurulur. Ve tamam seçilmeden toleransın konulacağı yüzeye yerleştirilir.

Solidworks Mold Tools Araçları ile Kalıp Çıkarma

Solidworks Mold Tools Araçları ile Kalıp Çıkarma

Draft Analysis

Kalıp çalışma yönüne göre, parçanın kalıptan çıkmasını kolaylaştırmak için gerekli yüzey açıları kontrol edilir,

Scale

Parçanın malzemesi belirlenir ve çekme payı miktarı parça büyütülür.

Shut Off Surface

Parça üzerinde boşluklar kapatılır.

Parting Line

Kalıp ayrım çizgisinin yeri belirlenir,

Parting Surface

Kalıp ayrım yüzeyi oluşturulur ve kalıp çıkartılır.

Tooling Split

Oluşturulan dişi ve erkek kalıp iki ayrı parça olarak kaydedilir ve daha sonra kalıp setine yerleştirilerek kullanılır

Introduction to SOLIDWORKS Tutorial -1

Introduction to SOLIDWORKS

The Introduction to SOLIDWORKS lesson guides you through the creation of a part and a drawing. You create this part and drawing:




This lesson includes:

• Creating base, boss, and cut features from sketches
• Adding fillets to smooth edges
• Creating a circular pattern
• Adding drawing views
• Adding centerlines, center marks, and dimensions to the drawing

My First Part

For your first part, you create the pressure plate shown below. A part is a 3D model made up of features.






You begin this lesson by creating a new part.

• Click New  on the Standart toolbar.

If this is the first document you have created, the Units and Dimension Standard dialog box appears.

For Units, select MMGS(millimeter, gram, second)
For Dimension Standard select ANSI.

Click OK


The New SOLIDWORKS Documentdialog box appears.

• Click Part.

• Click OK

A new part window appears.

When toolbar buttons have an orange border, for example , you can click them in the tutorial window to flash the corresponding button in the SOLIDWORKS window.

Sketching the Circle

The first feature in the part is a cylinder extruded from a sketched circular profile.

• Click Extrude Boss/ Base on the Features Toolbar.
  The Front, Top, and Right planes appear in the graphics area.

• Move the pointer over the Top plane to highlight it, then click to select it.
  The display changes so that the plane is facing you. A sketch opens on the Top
• Click Circle
on the Sketch toolbar. The Circle PropertyManager opens in the left pane.
• Move the pointer over the origin

  The pointer changes to  . This indicates a coincident relation between the center of the circle and the origin.
•  Click to place the center point on the origin.
• Move the mouse and notice a preview of the circle dynamically follows the pointer.
• Click to finish the circle and click in the PropertyManager.
The size of your sketch entities does not need to be exact. For example, this circle does not need to be 1.54. You later add dimensions to specify the size of sketch entities.

Teknik Resim Yüzey İşleme İşaretleri (surface finish ) 4

Yapım resimlerinde Standart görünüşler üzerinde yüzey işleme işaretleri de bulunmalıdır. Bu işlem programda şu şekilde yapılır Bu işlem için görünüşler çıkartıldıktan sonra Annotation paletindeki surface finish kullanılır sol kısımdan sembol seçilir gerekli yerler doldurulduktan sonra işaretin konulacağı kenar seçilir.

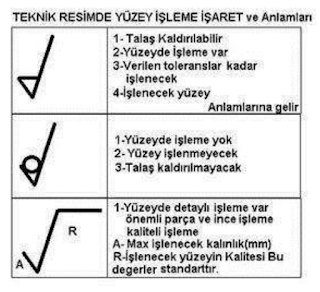

Yüzey İşleme İşaretleri ve Anlamları

Yüzey İşleme İşareti

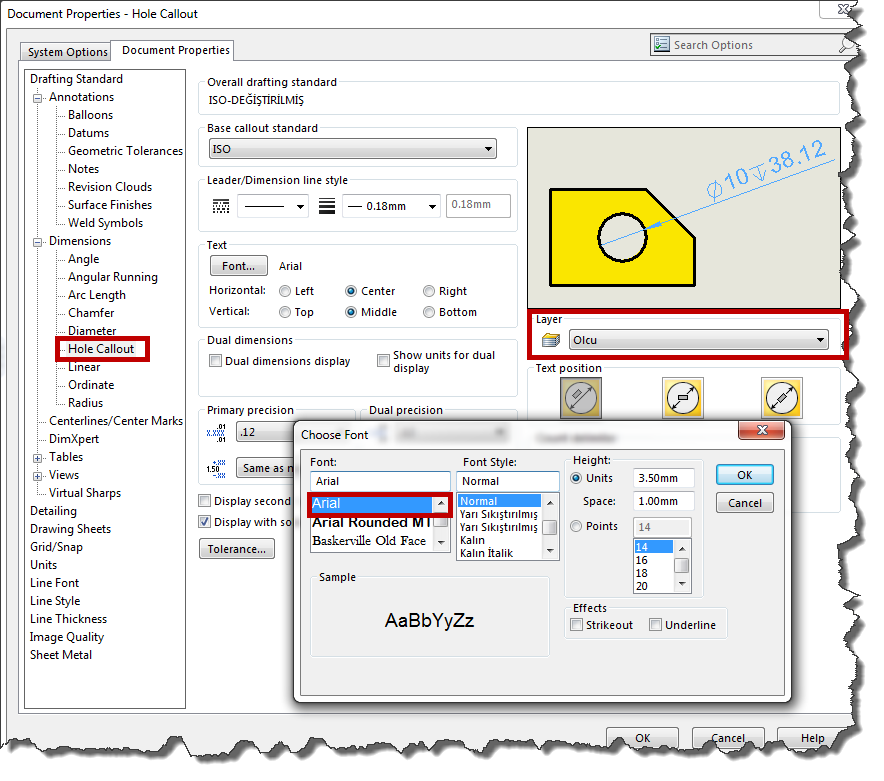

Teknik Resim Ölçülendirme (Dimension) 3

Yapım resimlerinde Standart görünüşler üzerinde ölçüler de bulunmalıdır. Bu işlem programda iki şekilde yapılır
1-Elle Yapılan Ölçülendirme
 Bu işlem için görünüşler çıkartıldıktan sonra Annotation paletindeki smart dimension kullanılır ölçülendirilecek kenar seçilir sonra ölçünün yerleştirileceği yer seçilir.

2-Otomatik Yapılan Ölçülendirme

 Bu işlem için görünüşler çıkartıldıktan sonra ölçülendirilecek görünüş seçilir ve Annotation paletindeki Model items seçilir. Ölçulendirmede yerleştirililecek elemanlar sol taraftaki dimension bölümünden işaretlenir.

Elle verdiğimiz ölçüler gri otomatik verilen ölçüler siyah olarak görünmektedir. Bunun anlamı siyah ölçüler değiştirilebilir. Gri ölçüler değiştirilemez. Ölçü değiştirildiği zaman part kısmında da değişmektedir.

Teknik Resim Yardımcı Görünüş Oluşturma -2

Standart görünüşler dışında bazı özel parçaların teknik resmini çizerken daha iyi ifade edilebilmesi için yardımcı görünüşlere ihtiyaç duyulabilir. Bu işlem solidworks’da şu şekilde yapılır.
 1-Normal görünüşlerin kağıda aktarımı yapılır.

2-View Loyaut paletinde yer alan projeced view seçeneği her hangi bir görünüşün sağ, sol, üst yada altına yeni bir görünüş oluşturuken Auxilay View seçeneği seçilen kenara göre eğimli bir görünüş elde etmede kullanılır. Dolayısıyla Auxilay View seçilir.

3- Bir kenar seçilir ve bu kenara göre yeni bir görünüş elde edilmiş olur.

B View yazısını değiştirmek için üzerine çift tıklanıp sol taraftan manual view label işaretlenir.

Teknik Resim (Drawing) 1

Teknik Resim Görünüşü Oluşturma

Solidworks Drawing Teknik Resim, 3 Görünüş, Kesit Alma Make Drawing From Part

Solidworks Programında Parçaların öncelikle katı modeli hazırlanır ondan sonra teknik resim görünüşleri çizilir.  Bu işlem için:  File / Make Drawing From Part seçilir.

Kağıt Tipi ve Büyüklüğü Seçimi ( A0 A1 A2 A3 A4 Sheet Size )

A1 A2

A3 A4

Bu pencerede standart kağıtlardan bir tanesini seçebiliriz Only standart from işareti kaldırılırsa daha çok kağıt pencerede listelenecektir. Ayrca Costum Sheet size işaretlenerek en ve boy girmek suretiyle özel kağıtlar belirlenebilir. Ayrıca kendimize özel şablon dosyaları da oluşturulup bu listeye atılabilir.

Karşımıza gelen ekranda görünüşleri seçtiğimiz kağıt üzerine aktarmak için 3 yöntem kullanılabilir.

2- View Layout paletinden Standart 3 view komutu seçilir. Son olarak ok. Seçilir

3- View Layout paletinden Model view komutu seçilir. Ön görünüş yerleştirildikten sonra diğer görünüşler yerleştirilir. Son olarak ok. Seçilir.

Görünüşler oluşturulduktan sonra görünmez çizgilerin ekrana getirilmesi, istenmeyen çizgilerin silinmesi yada çizgi kalınlıklarının değiştirilmesi gibi bazı ufak ayarlamalar görünüşler üzerinde düzeltmeler yaparak gerçekleştirilebilir.

1- Görünmez çizgilerin kağıt üzerine getirilmesi

İlgili görünüş seçilip Sol taraftaki display style böümünden Hidden line visible işaretlenir

2- İstenmeyen çizgilerin görünüş üzerinden kaldırılması

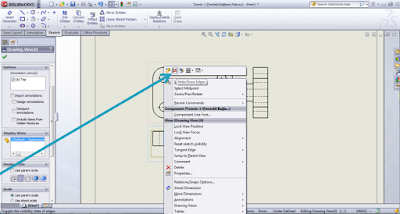

Standartlardan kaynaklanan bazı olmaması gereken çizgleri kaldırabiliriz (kavisli kenar birleşimlerinde oluşan çizgiler) bu işlem için yok olacak çizginin üzeri sağ tıklanıp Hide / Show edges işaretlenir (iki defa aynı işlem yapılır 1.sinde görünmez çizgi haline gelir)

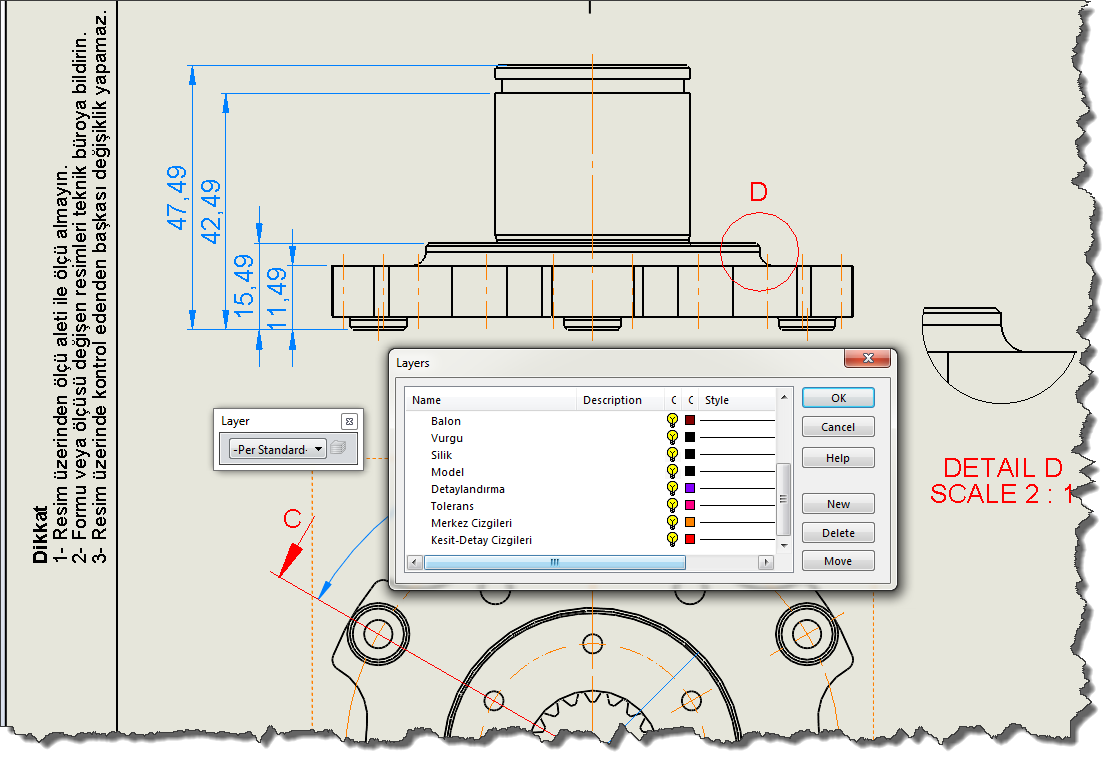

 3- Çizgi tipi, Çizgi Kalınlıkları ve renginin değiştirilmesi bu işlem için ilgili çizginin üzeri sağ tıklanıp çıkan pencereden seçim yapılır.

Montaj Çakışma Testleri

4-Montajlanmış Parçaların Çakışma testlerinin yapılması

Montajı yapılmış parçalar hareket ettirildiğinde parçalar arası çakışma olup olmadığı program içinden test edilebilir. Bu işlem statik ve dinamik çakışma testi olarak iki kısımda yapılır.

Montajı yapılmış parça herhangi bir konumda iken (yani hareketsizken) yapılan testtir. Bu işlem için Evaluate paletindeki interface dedection seçilir.

Statik Çakışma Testi

Yandaki paletten calculate seçilirse bu konumdaki çakışan yerler montajda ve soldaki pencerede görünecektir.

Dinamik Çakışma Testi

Montajı yapılmış parçalar hareket halindeyken yapılan testtir. Bu işlem için Assembly paletindeki move compenent seçilir.

Daha sonra sol taraftaki paletten Colision dedection seçilir.

Bu penceredeki All compenents işaretli iken bütün parçalar test edilir.

Parça hareket ettirildiğinde çakışma sesli ve renk değişimi ile uyarı verir.

These Compenent seçilip belirli parçalar işaretlenir ve sadece o parçalardaki çakışmalar test edilebilir.

Stop at collision seçili duruma getirilirse çakıma anında durur.

Dynamic Clearance penceresinde çakışan parçalar seçilir ve çakışmaya kalan mesafe ekranda görünecektir.

Çakışmaya kalan mesafe

Program çakışmaları otomatik olarak düzelemez ancak biz çalışan ölçüleri çift tıklayıp değiştirebiliriz.
