Birden fazla parçadan oluşan komple resimlerin Katı modelleri çizildikten sonra Assembly (Montaj ortamında) birleştirilmesi yapılabilir. Assembly ortamına girmek için File Menüsü / Assembly bölümüne girilir.
Montaj işlemi 4 aşamada gerçeklerştirilir.
Montaja dahil parçalar ekrana çağrılır (Companent)
Parçalar birbirleri ile ilişkilendirilir (Mate)
Patlatma işlemi yapılır (Exploded)
İşlemin videosu oluşturulur.

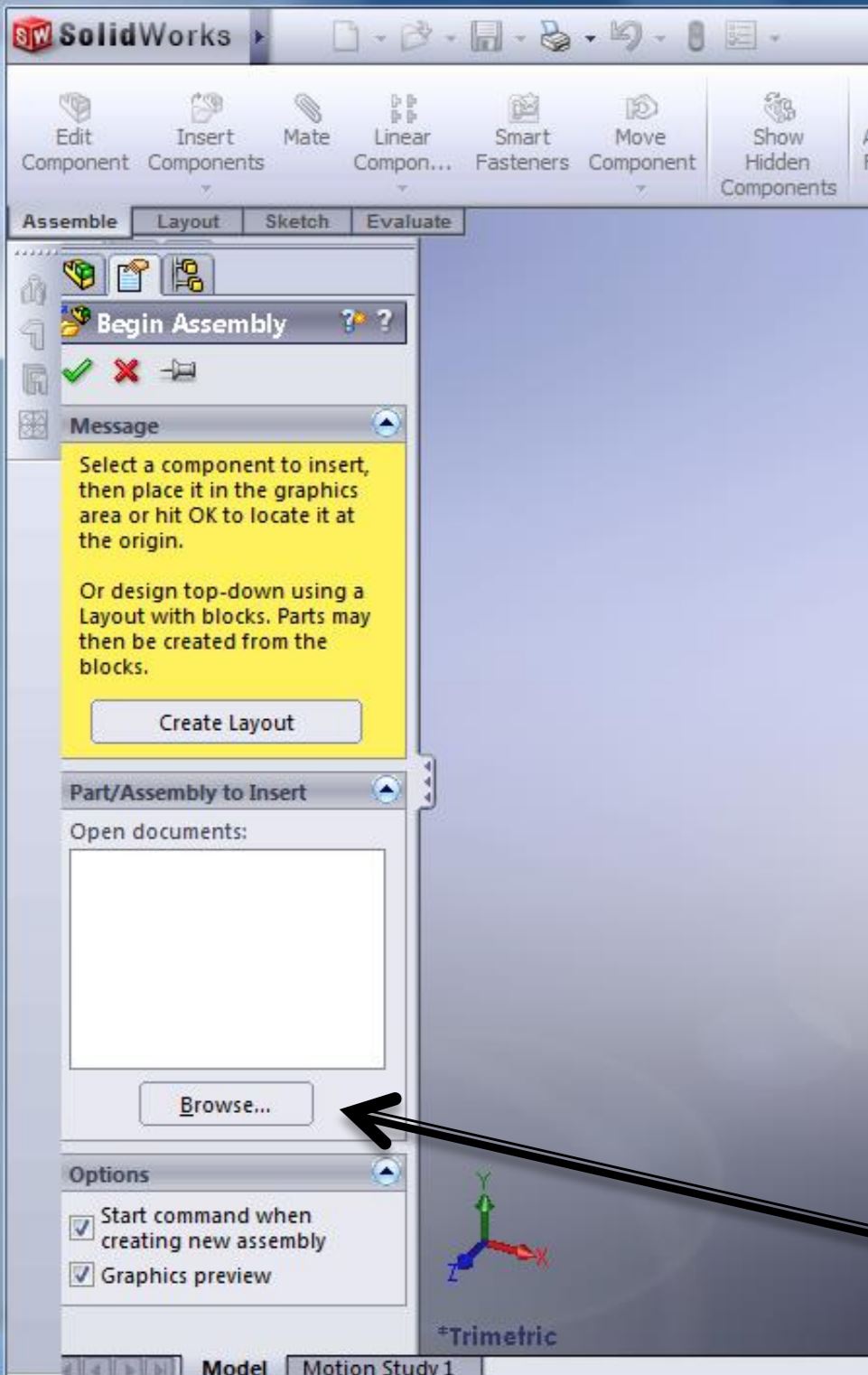

Montaja dahil parçaların ekrana çağrılması (Companent) Assembly montaj ortamına girildiğinde karşımıza sol tarafta begin assembly paleti açılacaktır. Buradaki browse bölümünden tek tek montaja dahil olacak parçalar ekrana çağrılır.
Burada ilk ekrana çağrılacak parça önemlidir. Bu parça diğer parçaları üzerinde bulunduracak taşıyıcı parça olarak kabul edilir ve fixlenir. Bu parça çağrıldırktan sonra orjin noktasına yerleştirlmesi daha sonraki işlemler için önemlidir. Orjine yerleştirmek için parça ekrana getrilip begin assembly penceresindeki ok basılır.
Her yeni parçada begin assembly penceresinin kaybolmaması için bu penceredeki raptiye ile sabitlenir.
Eğer aynı parçadan birden fazla kullanılacaksa ok basmadan istenen kadar tıklanarak ekrana getirilir.
Ekrana çağrılmış parçaları hareket ettirmek için Mousenin sol tuşuna basılı tutularak parça ekranda hareket ettirilir. Mousenin sağ tuşuna basılı tutularak parça döndürülür. Mousenin orta tuşuna basılı tutularak tüm parçalar döndürülür.
İlk ekrana getirilen parça taşınmaz ve döndürülemez fixlenmiştir.
