Sketch Komutları İle 2 Boyutlu Çizim -1

SolidWorks çizim programında modelleme 2 boyutlu sketch’ler oluşturularak başlar. 3 boyutlu modeller oluşturmak için önce sketch’lerin (2D ve 3D sketch) oluşturulması gerekir. Yani 3 boyutlu modelleme ve yüzey modelleme sketch’lerin üzerine inşa edilir

Sketch komutlarına ulaşmak için sketch araç çubuğundan, Sketch panelinden yada tools menüsü / Sketch entities böümünden ulaşılabilir.

Sketch Paneli

Tools Menüsü

Sketch komutları

1-Sketch Komutu

Herhangi bir katı oluşturmak için sketch çizim düzlemlerini (Front Plane, Top Plane ve Right Plane) ilk önce kullanmak gerekmektedir. Eğik, dairesel yüzeylere sketch açılamaz. Sketch var olan düzlem ya da yüzeylere açılabilir. Bunun için FeatureManager design tree üzerinden uygun bir düzlem seçip seçilmelidir. Genellikle Front Plane seçilmektedir. Teknik resimde olduğu gibi nesnenin önden görünüşü ifade eden kısmın bu düzlemde açılması Drawing kısmında kolaylık sağlayacaktır. Daha sonra sketch komutuna ve hangi işlem yapılacaksa ilgili komutu seçmek gerekir.

2-Exit Sketch Komutu

Model üzerinde oluşturulan her unsur için ayrı ayrı sketch açılmalı, her bir unsuru çizdikten sonra yeni bir işleme başlamak için veya işlemi sonlandırmak için Exit sketch’den çıkmak gerekir.

3-Point Komutu

Çizimlere nokta eklemek için kullanılan bir komuttur. Teknik resimde nesne çizmek için kullanılan en küçük obje noktadır. Komuta girildiğinde işaretçi bu şekli alır. İşaretçi ile nokta yerleştirilecek konuma tıklanır. Esc veya Point Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır.

4-Line Komutu

Seçilen çizim düzlemine 2 boyutlu taslak düz çizgi (doğru) çizer. Komuta girildiğinde işaretçi aşağıdaki şekli alır. İşaretçi ile koordinat eksenine göre yatay ve dikey doğrular çizilebildiği gibi açı yapan doğrular da çizilebilir Esc veya Line Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır. Ayrıca fare sağ tuşundan Select üzerine tıklayarak ta komuttan çıkılabilir.

Dikey doğru çizilirken işaretleyicinin altında (Vertical) işareti, yatay doğru çizilirken işaretleyicinin altında (Horizontal) işareti görüntülenir.
Seçili doğrunun uç noktalarındaki kareleri farenin sol tuşu yardımıyla sürüklenerek boyu uzatılabilir veya kısaltılabilir
Doğruyu sürükleyerek başka yere taşınabilir.
Doğruya yatay veya dikey özellik verilmemişse, bir noktasından sürüklenerek açı verilebilir.
Doğruyla ilgili tüm değişiklikler özellik yöneticisinden değiştirilebilir

Özellik Yöneticisi

· Taslak ölçüyü gerçek değerine getirmek için ölçü yazısı üzerine çift tıklanır. Modify isimli diyalog kutusu görüntülenir. Burada mevcut ölçü silinerek gerçek ölçü yazılır, OK tuşuna tıklanır Diğer doğruların boyutlarını değiştirmek içinde aynı yol takip edilir. Böylelikle gerçek çizim tamamlanır.

· Ayrıca doğru üzerine tıkladığımızda özellik yöneticisinde doğru uzunluğu gerçek değeri girilerek de aynı işlem yapılabilir. Fakat, burada Angle (açı) değeri değiştirilemez.

· İstenilen ölçülendirmeler yapıldıktan sonra (OK) tıklanır.

4-CenterLine Komutu

Merkez çizgisi çizmek için kullanılan bir komuttur. Line komutu ile aynı özellikleri taşır. Komuta girilerek doğrudan çizilebilir Yada merkez çizgisine dönüştürülmek istenen line özelliği taşıyan obje üzerine fare sol tuşu ile tıklandığında Line Özellik Yöneticisi çıkar. Burada For construction işaretli konuma getirilir. Bir diğer yol da, çizim obje üzerinde fare sağ tuşa tıklandığında menü üzerindeki construction Geometry simgesine tıklanır. Esc veya Line Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır. Ayrıca fare sağ tuşundan Select üzerine tıklayarak ta komuttan çıkılabilir.

Çizilen Merkez çizgileri;

· Sketch Mirror (Simetri Alma) komutunda simetri alma,

· Revolve (döndürerek delme ve katı oluşturma) komutunda döndürme ekseni,

· Konstrüksiyon çizgisi, olarak kullanılabilir.

Çizgilerin düzenlenmesi Line komutundaki özellik yöneticisinden yapılır.

5-SMART DIMENSIONS

Taslak çizimi, gerçek ölçüsüne getirmek için ölçülendirme yapan komuttur. Komuta çizim alanında fare sağ tuşa basılarakta girilebilir. Sketch kelime manasıyla taslak demektir. Dolayısı ile Solidworks’de çizgileri ilk oluşturma sırasında ölçü verme zorunluluğu yoktur. Sketch’i oluşturduktan sonra kolayca yatay ve dikey özellikleri verilip ölçüler girilebilir. Buna Parametrik Tasarım özelliği denir.

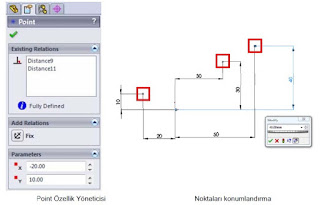

Rastgele yerleştirilen noktalar herhangi bir referans noktasına göre konumlandırabilir veya ölçülendirilebilir
