6- CORNER RECTANGLE
Çapraz Köşelere göre Dikdörtgen çiziminde
kullanılan komuttur. Kenarları yatay ve dikey olan dikdörtgen çizilebilir.
Dikdörtgenin çapraz köşeleri tıklanarak çizilir. Esc veya Rectangle Özellik
Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır.
·
Taslak
dikdörtgen çizildikten sonra gerekli düzenlemeler bağımsız doğrulardan oluşan
kenarlar üzerinde yapılır. Her bir seçilen kenarın Line Özellik Yöneticisi
üzerindeki gerçek uzunluğu yazılır. OK butonuna tıklanarak komuttan çıkılır.
·
Dikdörtgenin
kenarı seçilerek, fare sol tuşuna basılı hareket ettirilirse kenar taşınır.
Kenarla birlikte diğer dik kenarların boyu uzar veya kısalır.
·
Dikdörtgenin
seçilmiş kenarının uçlarında küçük kare kutular sürüklenerek dikdörtgenin
boyutları değişir.
7- CENTER RECTANGLE
Dikdörtgenin ağırlık merkezi ve bir
köşesi tıklanarak, kenarları yatay ve dikey olan dikdörtgen çizen bir komuttur.
Esc veya Rectangle Özellik Yöneticisi üzerindeki OK butonuna tıklanarak
komuttan çıkılır
8- POINT CORNER RECTANGLE
Dikdörtgenin
3 köşe noktasına tıklanarak dikdörtgen çizen bir komuttur. Esc veya Rectangle
Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır. Bu
komutta 2 köşe noktasıyla dikdörtgenin 1 kenarı oluşturulur. Sonra 3. köşe
noktası bu kenara göre genişlik verilerek dikdörtgen tamamlanır.
9- 3 POINT CENTER RECTANGLE
Dikdörtgenin
ağırlık merkezi, bir kenarının köşe ve orta noktalarına tıklanarak dikdörtgen
çizen bir komuttur. Esc veya Rectangle Özellik Yöneticisi üzerindeki OK butonuna
tıklanarak komuttan çıkılır.
10- PARALLELOGRAM
Açılı
dikdörtgen (paralelkenar) çizmek için kullanılan bir komuttur. İlk olarak
paralelkenarın kenarlardan biri oluşturulur sonra diğer köşeyi oluşturmak için
istenilen tarafa karşı kenara kadar sürüklenip tıklanır Esc veya Rectangle
Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır.

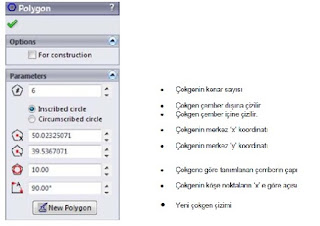

11- POLYGON
Kenar
sayısı eşit çokgen çizen bir komuttur. Kenar sayısı 3 ile 40 arasında
olmalıdır. Bunların dışında bir değer girildiğinde uyarı mesajı vermektedir.
Ayrıca çokgenlerin çemberin içine veya dış kısmına teğet geçerek çizilmesi de
Polygon özellik yöneticisinde Parameters kısmında önceden girilir. Esc veya
Polygon Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır.
Ayrıca fare sağ tuşundan Select üzerine tıklayarak ta komuttan çıkılabilir.
Civata ve somun çizimleri anahtar ağzı
değerine göre çizileceğinden Inscribed Circle’e göre çizim tercih edilir.
Belirli bir çember ölçüsü içine sığılması istenen bir çokgen istendiğinde
Circumscribed Circle’e göre çizim tercih edilmelidir.
12- CIRCLE
Merkezi ve yarıçapı bilinen çember
çizmek için kullanılan bir komuttur. İlk olarak merkez noktası çizim alanı
içine, sonra çember yarıçapı fare sol tuşu basılıyken sürüklenerek istenilen
yerde serbest bırakılarak tamamlanır. Esc veya Circle Özellik Yöneticisi
üzerindeki OK butonuna tıklanarak komuttan çıkılır. Ayrıca fare sağ tuşundan
Select üzerine tıklayarak ta komuttan çıkılabilir.
·
Seçilen çemberin merkezinde oluşan
küçük kare, fare sol tuş basılı iken sürüklenirse çember başka bir yere
taşınabilir.
·
Seçilen çemberin kenarı, fare sol tuş
basılı iken sürüklenerek merkeze yaklaştırılırsa çember çapı küçülür, merkezden
uzaklaştırılırsa çember çapı büyür.
13-PERIMETER CIRCLE
Üç
noktadan geçen çember çizmek için kullanılır. Üç nokta kullanıcı tarafından
fare sol tuşu ile tıklanarak çember çizilir. Esc veya Circle Özellik Yöneticisi
üzerindeki OK butonuna tıklanarak komuttan çıkılır. Ayrıca fare sağ tuşundan
Select üzerine tıklayarak ta komuttan çıkılabilir.
14-CENTERPOINT ARC
Merkezi,
başlangıç noktası ve bitiş noktası belli yay çizmek için kullanılan bir
komuttur. İlk olarak merkez noktası çizim alanı içine, sonra başlangıç noktası
ve fare sol tuşu basılarak bitiş noktası tıklanır. Esc veya Centerpoint Arc
Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır. Ayrıca
fare sağ tuşundan Select üzerine tıklayarak ta komuttan çıkılabilir.
- Seçilen yayın merkezinde oluşan küçük kare,
fare sol tuş basılı iken sürüklenirse yay başka bir yere taşınabilir.
- Seçilen yayın kenarı, fare sol tuş basılı iken
sürüklenerek yayın uzunluğu küçültülür veya büyültülür.
- Centerpoint
Arc Özellik Yöneticisi üzerindeki parametrelerde düzenleme yapılarak yay
da istenilen ayarlamalar yapılabilir.
15-TANGENT ARC
Yay,
elips, doğru, köşe vb. gibi bir objeye, başlangıç ve bitiş noktasına göre saat
yönü tersi teğet bir yay çizmek için kullanılan komuttur (Şekil 2.39). Esc veya
Tangent Arc Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan
çıkılır.
16- 3 POINT ARC
Üç
noktadan geçen yay çizmek için kullanılan bir komuttur. İlk nokta başlangıç,
ikinci nokta bitiş, üçüncü nokta ara nokta olarak seçilerek tamamlanır. Esc
veya 3 Point Arc Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan
çıkılır. Ayrıca fare sağ tuşundan Select üzerine tıklayarak ta komuttan
çıkılabilir.
17- SPLINE
Birbirine
bağlı serbest eğri çizgisi çizmek için kullanılan tek bir nesneden oluşan bir
komuttur. İlk tanımlanan nokta sonrasında diğer noktalar tanımlanır. En az üç
nokta tanımlanmalıdır. Noktalar tanımlandıktan sonra Spline Özellik
Yöneticisinden noktaların konumları değiştirilebilir. Esc veya Spline Özellik
Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır.
- Spline’ın geçtiği noktalarda tutamak dediğimiz
küçük kareleri sürüklediğimizde Spline‘ın şekli değiştirilebilir.
- Spline seçili iken fare sağ tuşu ile tutulan
herhangi bir tutamak Delete komutuyla silinebilir.
- Spline
seçili iken fare sağ tuşa tıklandığında belirtilen eğriyi düzenlemek için
seçenekler çıkar. Bu düzenleme komutlarına Spline Tools Araç çubuğu aktif hale
getirilerekte girilebilir.
18-ELLIPSE
Elips
çizmek için kullanılan bir komuttur. Dairesel bir yüzey, izdüşüm düzlemlerinden
birine eğik tutulup izdüşümleri çizilirse meydana gelen şekle elips denir. İlk
olarak elips için merkez noktası, sonra büyük yarıçap ve küçük yarıçap
tanımlanır. Bu işlemde, büyük çap ve küçük çapların sırası önemli değildir. Esc
veya Ellipse Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan
çıkılır.
- Seçilen
Elips merkezinde oluşan küçük kare, fare sol tuş basılı iken sürüklenirse
farklı şekillere getirilebilir..
- Seçilen Elips kenarı, fare
sol tuş basılı iken sürüklenerek taşınabilir yada Ellipse Özellik
Yöneticisinden Ellipse’nin biçimi ve koordinatları değiştirilebilir.
19-PARTIAL ELLIPSE
Parça
elips (eliptik yay) çizmek için kullanılan bir komuttur. İlk olarak merkez
noktası, sonra büyük yarıçap, daha sonra yayın başlangıç ve bitiş noktaları
tanımlanır. Centerpoint Arc’ın çizimine benzerdir. Esc veya Ellipse Özellik
Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır.
20-PARABOL
Parabol
eğrisi çizmek için kullanılan bir komuttur. Bir koni yan ayrıtlarına paralel
kesildiği zaman meydana gelen şekle parabol denir. İlk tanımlanan nokta merkez
noktası, sonraki nokta merkez noktasıyla aynı hizada bulunan tepe noktasıdır.
Diğer noktalardan iki tanesi ise eğrinin geçeceği noktalardır. Esc veya
Parabola Özellik Yöneticisi üzerindeki OK butonuna tıklanarak komuttan çıkılır.
21-SKETCH TEXT
Yazı
yazmak için kullanılan bir komuttur. Esc veya Sketch Text Özellik Yöneticisi
üzerindeki OK butonuna tıklanarak komuttan çıkılır.
- Curves
kısmına yazının hangi kenar veya eğriye hiza alarak yazılacağı seçilir.
- Curves
seçili iken, Sketch Text Özellik Yöneticisi üzerindeki Text kutusuna yazı
yazılır (Şekil 2.60).
- Sonra
yazının yeri belirlenir, kenara göre yazının düz, tersten yazımı ile ilgili
düzenlemeler yapılır. Font tuşu ise yazının font özelliklerinin
değiştirildiği kısımdır (Şekil 2.61).
- Extruded
Boss/Base kullanarak yükseklik verilmiş katı yazı, Extruded Cut kullanarak
derinlik verilmiş bir yazı yazılabilir.
